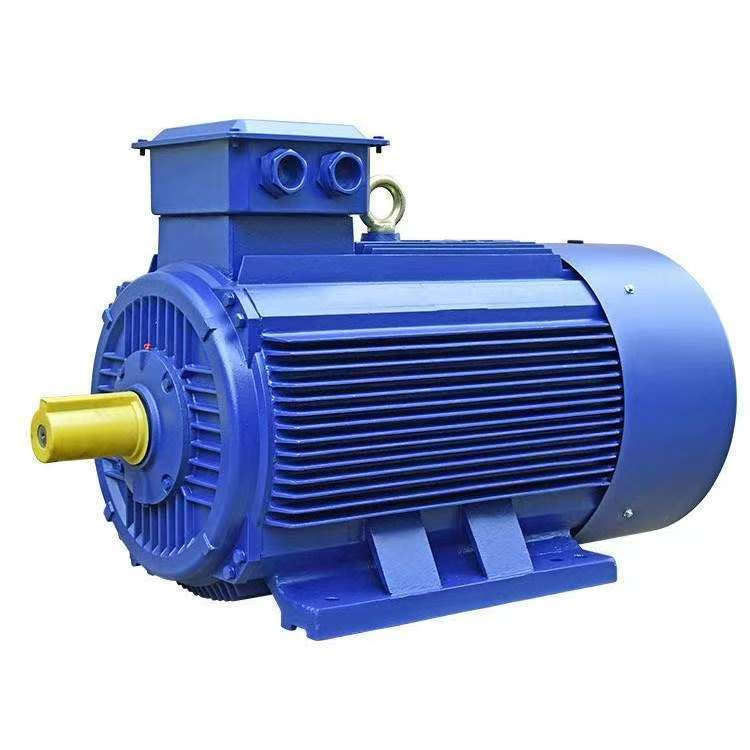

Lengkung motor asynchronous tiga fasa ACQingdao LongChangjieterutamanya dibahagikan kepada jenis berikut:
Diklasifikasikan oleh bentuk susunan gegelung di slot
· Penggulungan satu lapisan:
Penggulungan satu lapisan adalah sejenis penggulungan di mana hanya satu bahagian yang berkesan dari gegelung yang tertanam dalam setiap slot stator, oleh itu jumlah gegelung di dalamnya hanya separuh daripada jumlah slot dalam motor. Kelebihan penggulungan satu lapisan adalah bahawa ia mempunyai gegelung penggulungan yang lebih sedikit dan proses yang agak mudah. Tiada peningkatan dalam kadar penggunaan slot sebab mutlak interlayer. Struktur lapisan tunggal tidak akan mengalami kesalahan kerosakan interphase, dan lain-lain. Kelemahannya ialah bentuk gelombang elektromagnet yang dihasilkan oleh penggulungan tidak cukup ideal. Kehilangan besi dan bunyi motor agak besar, dan prestasi permulaan juga sedikit miskin. Oleh itu, lilitan satu lapisan umumnya hanya digunakan dalam motor asynchronous berkapasiti kecil. Lengkung lapisan tunggal boleh diklasifikasikan ke dalam beberapa jenis berdasarkan bentuk gegelung mereka dan susunan bahagian terminal mereka, seperti lilitan rantai, lilitan rentas rintangan, lilitan sepusat, dan lilitan silang silang.
1. Rantai berliku
Kambing rantai terdiri daripada elemen gegelung satu lapisan dengan bentuk dan lebar yang sama. Mereka dinamakan begitu kerana setiap gegelung pada akhir penggulungan menyerupai pautan rantai. Perlu diperhatikan bahawa untuk lilitan rantai satu lapisan, padang gegelung mestilah ganjil; Jika tidak, penggulungan tidak dapat diatur.
2
Apabila bilangan slot setiap tiang dan setiap fasa penggulungan silang rintangan adalah nombor ganjil yang lebih besar daripada 2, penggulungan silang rentas tidak dapat diatur. Pada masa ini, penggulungan rantaian silang dengan gegelung tunggal atau berganda perlu digunakan.
3. Penggulungan sepusat
Dalam lilitan sepusat, semua gegelung dalam kumpulan fasa tiang yang sama melampirkan pusat yang sama.
4. Penggulungan sepusat silang
Apabila bilangan slot q dalam setiap fasa setiap peringkat adalah bilangan yang lebih besar daripada 2, bentuk penggulungan sepusat dapat diterima pakai.
Kelebihan lilitan sepusat tunggal dan lilitan silang silang adalah bahawa penggulungan dan penyebaran lilitannya agak mudah, sementara kelemahannya adalah bahawa hujung gegelung terlalu panjang dan menggunakan terlalu banyak dawai. Pada masa kini, kecuali penggunaan sekali-sekala dalam kapasiti kecil 2-tiang dan 4-tiang motor, bentuk penggulungan ini jarang digunakan pada masa kini.
Penggulungan dua lapisan:Dua elemen gegelung tertanam dalam setiap slot, dan bilangan gegelung adalah sama dengan bilangan slot. Kelebihannya adalah bahawa padang yang menggalakkan dapat dipilih untuk memperbaiki bentuk gelombang elektromagnet, kumpulan penggulungan slot pecahan dapat digunakan untuk melemahkan harmonik, prestasi elektromagnet yang baik, daya dan indeks tenaga dan ciri-ciri permulaan yang lebih baik daripada pengurangan. Kelemahannya adalah bahawa pendawaian adalah intensif buruh, terdapat kemungkinan litar pintas, penebat diperlukan antara lapisan, dan kadar pengisian slot adalah rendah. Ia sesuai untuk motor berkapasiti besar. Motor bersaiz sederhana dan besar umumnya mengamalkan lilitan dua lapisan. Termasuk:
. Lapisan dua lapisan yang ditumpuk: Digunakan secara meluas dalam penggulungan stator dan pemutar tiga fasa asynchronous motors.
. Gelombang Gelombang Double-Layer: Ia kebanyakannya digunakan dalam elektronik 0 penggulungan dan luka pemutar penggulungan penjana hidroelektrik.
. Penggulungan hibrid tunggal dan dua lapisan: Pada dasarnya, ia adalah variasi berliku-liku berlapis dua lapisan. Beberapa lapisan atas dan bawah gegelung digabungkan ke dalam satu lapisan tunggal, manakala sesetengahnya kekal di sisi dua lapisan, dan hujungnya disambung semula. Ia dapat meningkatkan kecekapan motor, suhu yang lebih rendah, meningkatkan ciri -ciri permulaan, dan menyimpan penggunaan tembaga, dll.
Diklasifikasikan oleh kaedah pendawaian terminal
· Penumpukan berliku: Gegelung bersebelahan disusun mengikut urutan, dengan hujung yang disusun dengan kemas dan struktur pepejal. Ia digunakan secara meluas dalam penggulungan stator dan pemutar tiga fasa asynchronous motor.
Gelombang Gelombang: Sambungan gegelung berada dalam bentuk bergelombang, dan kebanyakannya digunakan untuk luka rotor luka dan penggulungan stator motor besar. Proses pembuatannya agak rumit.
