Untuk diameter paip melebihi DN800, penyemperitan langsung memerlukan penyemperit yang sangat besar, daya pengapit yang tinggi dan sistem penyejukan yang kompleks. Proses penggulungan lingkaran—di mana penyemperit profil mula-mula menghasilkan jalur HDPE berterusan (bahagian berongga segi empat sama atau segi empat tepat), yang kemudiannya dililit secara heliks dan gabungan-dikimpal pada mandrel berputar—menawarkan kelebihan yang jelas:
| Aspek | Penyemperitan Langsung | Penggulungan Lingkaran |
|---|---|---|
| Diameter ekonomi maksimum | ~DN1200 | Sehingga DN4000 |
| Kos pelaburan | Sangat tinggi | Sederhana (2–3 penyemperit) |
| Fleksibiliti kekakuan cincin | Ditetapkan mengikut ketebalan dinding | Boleh laras melalui reka bentuk profil |
| Penggunaan bahan (kg/m) | Lebih tinggi (dinding pepejal) | Lebih rendah (struktur teras berongga) |
| Penggunaan bahan kitar semula | Terhad (≤20%) | Sehingga 100% (dengan reka bentuk skru yang betul) |
Proses penggulungan juga membolehkan pelarasan masa nyata struktur dinding paip, membolehkan barisan pengeluaran yang sama untuk mengeluarkan paip dengan penilaian kekukuhan gelang daripada SN4 (4 kN/m²) sehingga SN16 (16 kN/m²) hanya dengan menukar padang penggulungan atau dimensi profil.

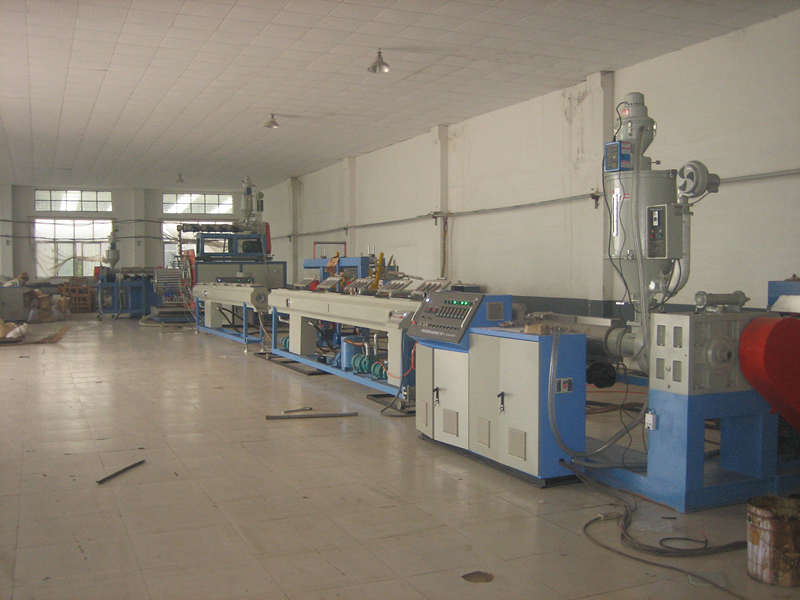

Barisan pengeluaran paip penggulungan berdiameter besar yang lengkap biasanya terdiri daripada stesen berikut:
Penyemperit Profil Utama – menghasilkan jalur berongga berterusan (struktur galas beban).
Co‑extruder (Melt Adhesive Extruder) – menggunakan HDPE cair pada titik kimpalan untuk menggabungkan lapisan jalur bersebelahan.
Mesin Pembentuk Penggulungan Lingkaran – mandrel berputar berbilang paksi yang mengawal diameter paip dan sudut belitan.
Bahagian Penyepuhlindapan/Penyejukan – memastikan pelepasan tekanan dan kestabilan dimensi.
Gergaji Potong Automatik – melakukan pemotongan dalam talian mengikut panjang yang ditentukan pelanggan.
Sistem Kawalan Pusat PLC – menyegerakkan semua penyemperit, gerabak penggulungan dan angkut.
Jadual di bawah meringkaskan model yang paling biasa tersedia secara komersial, dengan parameter diperoleh daripada pengeluar jentera China dan Eropah terkemuka (nilai adalah tipikal; spesifikasi akhir bergantung pada penyesuaian pembekal).
| Kod Model | Julat OD Paip (mm) | Penyemperit Utama | Penyemperit Lebur | Kuasa Terpasang (kW) | Output Maks (kg/j) | Aplikasi Biasa |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (skru 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Pembetung cawangan, saliran kediaman |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Talian batang perbandaran, loji rawatan |
| WR‑2200 | 800 – 2200 | SJ90/38 (torsi tinggi) | SJ65/34 | ~430 – 460 | 720 – 850 | Sesalur air ribut, air penyejuk industri |
| WR‑3000 | 1200 – 3000 | SJ120/38 (penyahmampatan peringkat berkembar) | SJ80/34 | ~530 – 560 | 880 – 950 | Keluaran besar, sifon rentas sungai |
| WR‑4000 | 1800 – 4000 | SJ150/38 + makan secara paksa | SJ90/34 | ~680 – 720 | 1100 – 1250 | Projek mega, paip pelapik terowong |
Nota: Semua model di atas beroperasi dengan kelajuan talian maksimum 0.5 – 1.2 m/min bergantung pada diameter paip dan ketebalan dinding. Sudut belitan boleh laras antara 50° dan 85° untuk mengoptimumkan kekakuan gelang berbanding kekuatan paksi.
Di luar parameter asas, butiran kejuruteraan berikut menentukan sama ada talian anda berjalan tanpa masalah selama sedekad atau menjadi mimpi ngeri penyelenggaraan.
Untuk pengeluaran kos-daya saing, keupayaan untuk memproses penyulingan semula pasca-industri (100% kepingan) tidak boleh dirundingkan. Cari:
Sistem pemacu tork tinggi, berkelajuan rendah (kecekapan kotak gear > 95%).
Skru penyahmampatan dua peringkat dengan bahagian penghalang – ini menghalang penyambungan dan memastikan lebur homogen walaupun dengan suapan saiz berubah-ubah.
Muka keras (cth., salutan tungsten-karbida) pada petua penerbangan skru – memanjangkan hayat perkhidmatan apabila memproses bahan kitar semula yang kasar.
Parameter untuk diperiksa: Kapasiti lebur dengan kimpalan semula 100% hendaklah sekurang-kurangnya 85% daripada kadar bahan dara (banyak reka bentuk murah turun kepada 60%).
Mandrel pembentuk mesti mengekalkan kepekatan dalam ±0.5 mm untuk paip DN2000. Spesifikasi utama:
Bilangan paksi pemacu: ≥ 4 paksi pacuan servo bebas (pengembangan jejari, pergerakan paksi, putaran mandrel dan panduan jalur).
Tekanan pengapit hidraulik: boleh laras daripada 0.5 – 2.5 MPa untuk memastikan kimpalan gabungan yang betul tanpa menghancurkan profil berongga.
Sistem diameter tukar cepat: masa pelarasan kurang alat ≤ 30 minit untuk perubahan diameter dalam julat model yang sama.
Walaupun kebanyakan pembekal menawarkan PLC Siemens S7‑1500 atau Allen‑Bradley, ciri kritikal ialah penyegerakan bebas dwi skrin – penyemperit utama dan gerabak penggulungan mesti mempunyai panel pengendali yang berasingan tetapi berkomunikasi melalui bas Ethernet industri berkelajuan tinggi (PROFINET atau EtherCAT). Ini membolehkan:
Pemangkasan kelajuan bebas semasa perubahan diameter.
Pampasan tork automatik apabila ketebalan dinding paip berbeza-beza.
Pengelogan data masa nyata (termasuk suhu cair, tekanan dan tork penggulungan) untuk kebolehkesanan penuh.
Talian penggulungan yang dikonfigurasikan dengan baik tidak terhad kepada paip lingkaran dua dinding standard. Dengan alat bantu yang betul, ia boleh menghasilkan:
Paip luka tiga dinding – untuk kekakuan gelang lebih tinggi (SN16) menggunakan lapisan beralun dalam dan luar.
Paip profil bergaris (jenis T) – untuk mengurangkan berat sambil mengekalkan SN8.
Paip luka dinding pepejal – apabila lubang dalaman yang licin diperlukan untuk aplikasi aliran tinggi (Pekali Manning n ≤ 0.009).
Pertukaran antara profil ini biasanya memerlukan penukaran hanya die penyemperitan profil dan melaraskan pic penggulungan – operasi 2 jam untuk krew berpengalaman.
| Item Kos | Julat Biasa | Petua Pengoptimuman |
|---|---|---|
| Harga asas mesin (WR‑2200) | USD 380,000 – 480,000 (FOB) | Bandingkan bahan skru (keluli nitrid vs. dwilogam) |
| Pemasangan & pentauliahan | 8 – 12% daripada kos mesin | Pilih pembekal yang menawarkan latihan di tapak selama 2 minggu |
| Penggunaan tenaga | 180 – 250 kWj/tan paip | Cari penyongsang pada semua motor (standard dalam garisan spesifikasi EU) |
| Perkakas (mati & mandrel) | USD 15,000 – 30,000 setiap diameter | Rundingkan set permulaan (3 diameter) dalam bungkusan |
| Bajet penyelenggaraan tahunan | 3 – 5% daripada harga belian | Fokus pada alat ganti untuk kotak gear penggulungan – masa pendahuluan paling lama |
Pasaran paip HDPE global diunjurkan berkembang pada 5.8% CAGR hingga 2030, didorong oleh penggantian infrastruktur air yang semakin tua dan taman perindustrian padang hijau baharu. Bagi pengeluar, strategi kemenangan ialah:
Melabur dalam barisan dengan sekurang-kurangnya satu diameter di atas pesanan terbesar semasa anda – mis., WR‑3000 jika anda menjual DN2000 terutamanya – untuk menangkap peluang tender besar yang tidak dijangka.
Tuntut ujian penerimaan kilang (FAT) menggunakan adunan bahan kitar semula anda sendiri – bukan hanya pelet dara – untuk mengesahkan prestasi dunia sebenar skru.
Utamakan pembekal yang menawarkan diagnostik jauh (pengawal sedia IoT) – ini mengurangkan masa henti sebanyak 40% dalam pengalaman lapangan kami.
Jentera paip penggulungan berdiameter besar HDPEialah teknologi yang canggih tetapi difahami dengan baik. Kunci kepada pelaburan yang menguntungkan bukan terletak pada nombor tajuk yang paling mencolok, tetapi pada reka bentuk skru untuk kitar semula, membentuk ketepatan mandrel dan penyegerakan sistem kawalan. Gunakan jadual parameter dan pusat pemeriksaan teknikal di atas sebagai senarai semak perolehan anda. Semasa menilai vendor, sentiasa minta data proses (profil suhu cair, penggunaan tenaga khusus dan toleransi diameter) daripada pengeluaran sebenar - bukan hanya risalah.
